Чеквейеры
Основная информация

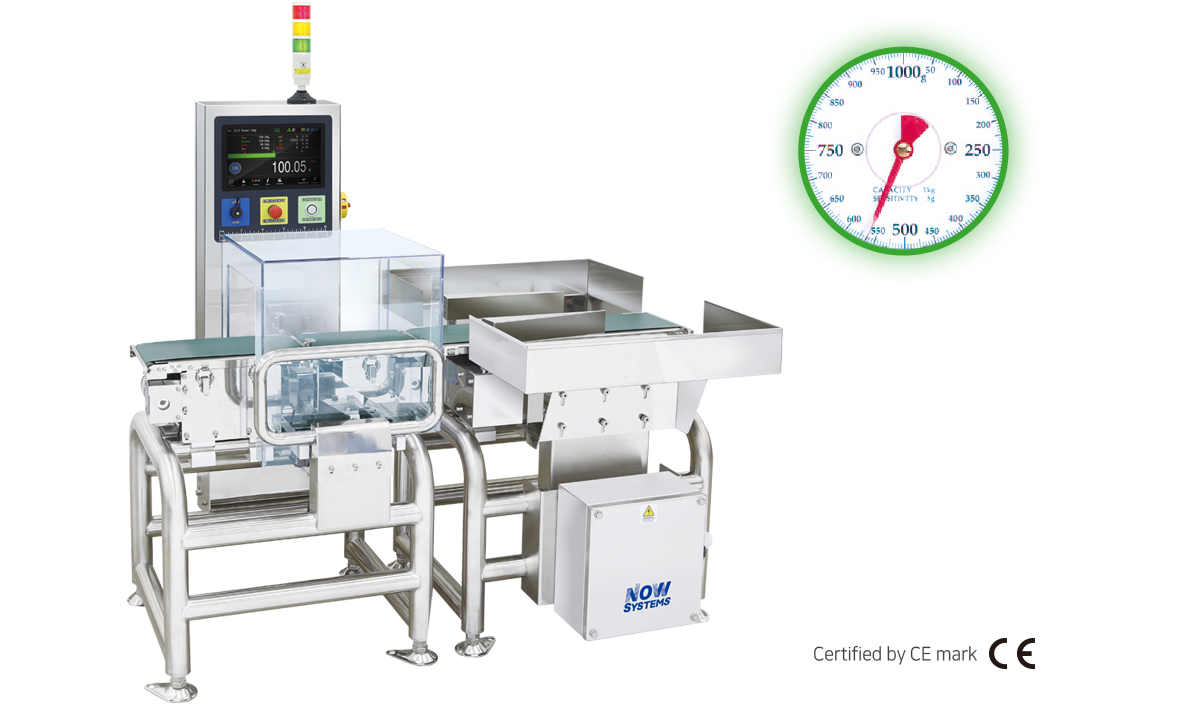

Чеквейеры NWC3000 серии были разработаны в соответствии с самыми строгими требованиями к производствам, обеспечивая простоту в эксплуатации, конструктивную гибкость, гигиенический дизайн высокую скорость обработки данных и оптимальную точность взвешивания. Система быстро и точно измеряет вес продукта и автоматически отбраковывает продукцию по критериям недовес / перевес. Цветной сенсорный дисплей 10” русифицирован и прост в использовании, система управления имеет дружественный интерфейс с множеством полезных функций.
Уникальная модульная конструкция обеспечивает легкую интеграцию системы в линию и быструю регулировку, что минимизирует временные потери.

Выходы реле
> Реле (5A) / 1A1B 2EA, DC24V SOL, AC220V 0.2A
Питание
> Одна фаза (110-220V); три фазы (220-380V)
> 50 / 60 Hz
Сеть
> Ethernet порт TCP/IP
> Коммуникационный порт RS-232C x 1 & RS485 x 1
Окружающая температура
> 0…+50℃


Узнать цену



Особенности

Цветной сенсорный дисплей 10 дюймов

> интуитивно понятный, русифицированный и удобный в использовании сенсорный дисплей, содержащий основные мировые языки и руководство пользователя

Цифровая обработка сигналов (32-битный микропроцессор)

> высокая точность измерений при большой скорости благодаря 32-битному микропроцессору

Динамическая калибровка

> динамическая калибровка отображает корректный вес, если есть несоответствие между состоянием готовности и показаниями рабочего веса

Авто / ручная установка «нуля»

> обнуление веса может выполняться оператором перед началом работы или при переключении / выборе продукта. Так же эта функция может быть запрограммирована в системе и применяться автоматически интервально в процессе работы системы.

Встроенная функция шумопоглощения и компенсации температурных перепадов



Трёхуровневая система паролей

> три уровня доступа с индивидуальными правами для каждого пользователя (оператор, руководитель, инженер)

Три типа дисплея (вывод информации на экран)

> на выбор оператора предлагается три типа отображения выводимой информации (основной, гистограмма и простой), переключаться между которыми можно простым свайпом влево / вправо

Нет нужны в хранении бумажного руководства по эксплуатации вблизи оборудования

> руководство по эксплуатации хранится в электронном виде и может быть вызвано на дисплей чеквейера, что позволяет оперативно искать необходимые настройки и решать задачи

Возможен выбор типа ленты

> применяется один из нескольких видов ленты (полиуретановая, модульная, эластомер) в зависимости от производственной задачи

Функция записи производственной статистики



Внутренняя память может быть дополнена USB накопителем



Обновление прошивки с помощью USB порта



Дополнительные особенности

Внешний принтер

> возможность установки дополнительного принтера на панель управления для оперативной распечатки производственной статистики

Удаленное управление системой (порты RS232C / 485, сухой сигнал)

> Corrective control signals from the checkweigher to an upstream auger filler improve production efficiency

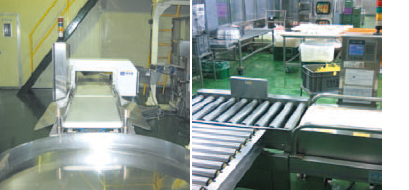

Металлодетектор

> возможность исполнения комбинированной системы с металлодетектором для решения задачи по металлическим вкраплениям в продукте

Коммуникационные интерфейсы

> доступны интерфейсы связи с компьютером или другими внешними устройствами, которые помогают оптимизировать производительность вашей производственной линии.

Влагозащищенное исполнение

> опционально применяется повышенный класс пыле и влагозащиты для возможности мойки оборудования напором из шланга

Видео

Чеквейер для лапши быстрого приготовления

Чеквейер для групповой упаковки пластиковых бутылок Coca Cola

Высокоскоростной чеквейер для фармацевтической продукции

Чеквейер для мультигрейдера

Многополосный чеквейер для 4-х линий

Чеквейер для фармацевтических саше с 6 полосами

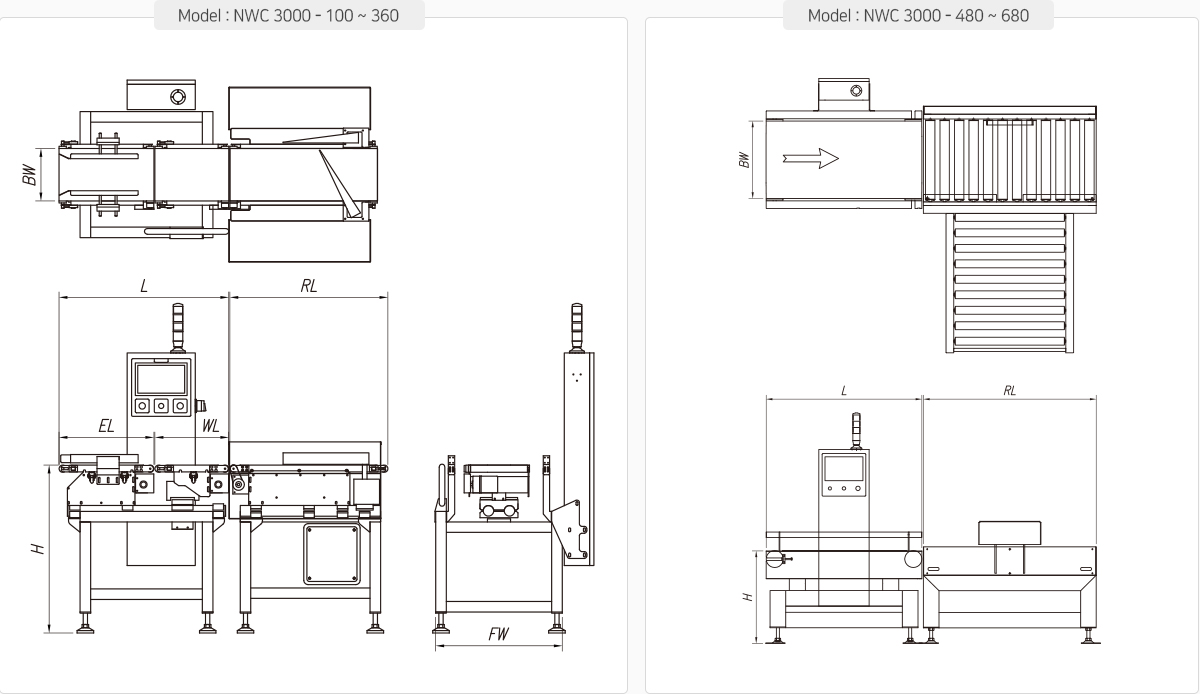

Спецификация
Модель NWC 3000-100-300 NWC 3000-120-300 NWC 3000-150-600 NWC 3000-180-600 NWC 3000-200-1200
Ширина (мм) Лента 100 120 150 180 200
Весы 600 600 500 500 500
Длина (мм) Подающая линия 260/320/380 260/320/380 250/300/350/400 250/300/350/400 300/350/400/450
Линия взвешивания 260/320/380 260/320/380 250/300/350/400 250/300/350/400 300/350/400/450
Подающая + взвешивающая линия 524/644/764 524/644/764 505/605/705/805 505/605/705/805 605/705/805/905
Мин. высота конвейера (мм) 750 ±50, 100 750 ±50, 100 750 ±50, 100 750 ±50, 100 750 ±50, 100
Максимальный вес (г.) 300 300 600 600 1,200
Диапазон контроля веса (г.) 3 ~300 3 ~300 6 ~600 6 ~600 12 ~1,200
Оптимальная точность (г.) ± 0.15 ± 0.15 ± 0.3 ± 0.3 ± 0.4
Дискретность (г.) 0.05 0.05 0.1 0.1 0.2
Макс. скорость, шт/мин 250 шт/мин 250 шт/мин 350 шт/мин 300 шт/мин 250 шт/мин
Скорость линии, м/мин 10 ~ 84 m 10 ~ 84 m 10 ~ 74 m 10 ~ 74 m 10 ~ 74 m
Размеры продукта (мм) Ширина 30 ~ 100 мм 30 ~ 100 мм 30 ~ 150 мм 30 ~ 150 мм 30 ~ 220 мм
Длина 30 ~ 200 мм 30 ~ 200 мм 30 ~ 260 мм 30 ~ 260 мм 30 ~ 320 мм
Высота 10 ~ 100 мм 10 ~ 100 мм 10 ~ 150 мм 10 ~ 150 мм 10 ~ 220 мм
Автонастройка нуля Непрерывная автоматическая компенсация в динамике и ручная компенсация в статике
Дисплей 10 дюймов 15.7 color TFT LCD Screen (Разрешение: 800 x 480)
Управление Touch Screen, Кнопка питания, Запуск/Остановка линии и Аварийная Кнопка
Количество продуктов Макс. 100 типов
Входы 8 портов
Защитный кожух (Опция) Материал: ПК (Поликарбонат)
Внешний принтер (Опция) HP-320
Сигнализация Зеленый, Красный и Желтый (3 цвета) / Сирена
Варианты отбраковки FB: Flip Bar
AB: Air Blast
PB: Pusher on Belt
DB: Drop Belt 		FB: Flip Bar
AB: Air Blast
PB: Pusher on Belt
DB: Drop Belt 		FB: Flip Bar
AB: Air Blast
PB: Pusher on Belt
DB: Drop Belt 		FB: Flip Bar
AB: Air Blast
PB: Pusher on Belt
DB: Drop Belt 		FB: Flip Bar
AB: Air Blast
PB: Pusher on Belt
DB: Drop Belt



NWC 3000-250-1200 NWC 3000-300-3000 NWC 3000-360-6000 NWC 3000-380-20000 NWC 3000-480-20000 NWC 3000-580-40000 NWC 3000-680-60000
250 300 360 380 480 580 680
600 600 600 640 640 600 600
350/400/450/500 400/450/500/550 550/650
350/400/450/500 400/450/500/550 550/650 700/900/1,100/1,300 900/1,100/1,300 1,100/1,300 1,100/1,300
705/805/905/1005 805/905/1005/1105 1,104/1,304 690/914 914/1100 1100/1300 1100/1300
750 ±50, 100 750 ±50, 100 750 ±50, 100 750 ±50, 100 750 ±50, 100 750 ±50, 100 750 ±50, 100
1,200 3,000 6,000 20,000 30,000 40,000 60,000
12 ~ 1,200 30 ~ 3,000 60 ~ 6,000 200 ~ 20,000 300 ~ 30,000 400 ~ 40,000 600 ~ 60,000
± 0.6 ± 1.5 ± 3.0 ± 10 ± 10g ± 20 ± 40
0.2 0.5 1.0 5.0 5.0 10 20
200 шт/мин 100 шт/мин 70 шт/мин 60 шт/мин 45 шт/мин 30 шт/мин 20 шт/мин
10 ~ 69 m 10 ~ 58 m 10 ~ 53 m 10 ~ 54 m 10 ~ 52 m 10 ~ 49 m 10 ~ 33 m
30 ~ 280 мм 30 ~ 300 мм 30 ~ 360 мм 30 ~ 380 мм 30 ~ 480 мм 30 ~ 580 мм 30 ~ 680 мм
30 ~ 380 мм 30 ~ 450 мм 30 ~ 550 мм 30 ~ 700 мм 30 ~ 900 мм 30 ~ 1100 мм 30 ~ 1100 мм
10 ~ 250 мм 10 ~ 300 мм 10 ~ 360 мм 10 ~ 380 мм 10 ~ 480 мм 10 ~ 580 мм 10 ~ 680 мм
Непрерывная автоматическая компенсация в динамике и ручная компенсация в статике
10 дюймов 15.7 color TFT LCD Screen (Разрешение: 800 x 480)
Touch Screen, Кнопка питания, Запуск/Остановка линии и Аварийная Кнопка
Макс. 100 типов
8 портов
Материал: ПК (Поликарбонат)
HP-320
Зеленый, Красный и Желтый (3 цвета) / Сирена
FB: Flip Bar
AB: Air Blast
PB: Pusher on Belt
DB: Drop Belt 		FB: Flip Bar
AB: Air Blast
PB: Pusher on Belt
DB: Drop Belt 		FB: Flip Bar
AB: Air Blast
PB: Pusher on Belt
DB: Drop Belt 		PB: Pusher on Belt
PR: Pusher on Roller 		PB: Pusher on Belt
PR: Pusher on Roller 		PR: Pusher on Roller PR: Pusher on Roller

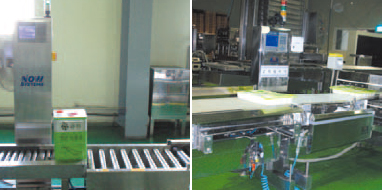

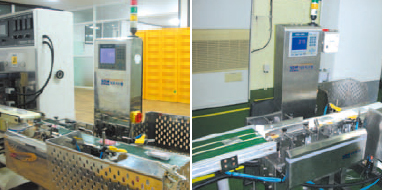

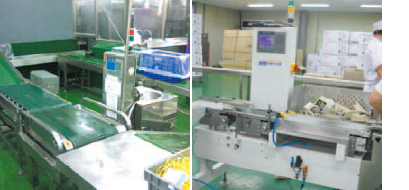

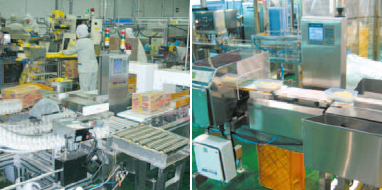

Применение


    Продукты питания (продукты быстрого приготовления, печенье/хлеб, кимчи, овощи, тофу и т.д.)


    Мясо (замороженное/охлажденное, переработанное мясо и т.д.)


    Морепродукты (замороженные/охлажденные морепродукты, сушеная рыба и т.д.).


    Фармацевтическая промышленность (таблетки/капсулы, гранулы, порошок и т.д.)


    Общая промышленность (каучук, лесоматериалы, пластмассы, химические смолы, переработка сырья и т.д.).
